氧氣產生機
OXYSWING®
OXYSWING®PSA氧氣機簡介
OXYSWING®系列制氧裝置，是以空氣作為原料，採用變壓吸附（PSA）技術，提純空氣中的氧氣，從而獲得氧產品的。環境大氣經壓縮、淨化後，通過分子篩吸附床層，此分子篩允許氧氣穿透床層而作為產品輸出，其餘氣體則吸附在分子篩床層中。當吸附器的產品送出閥關閉，逆向卸壓閥打開時，吸附在分子篩中的氣體將被釋放入大氣，隨後床層將由產品氧進行反向沖洗淨化，得到徹底再生，從而可進入下一個制氧迴圈。

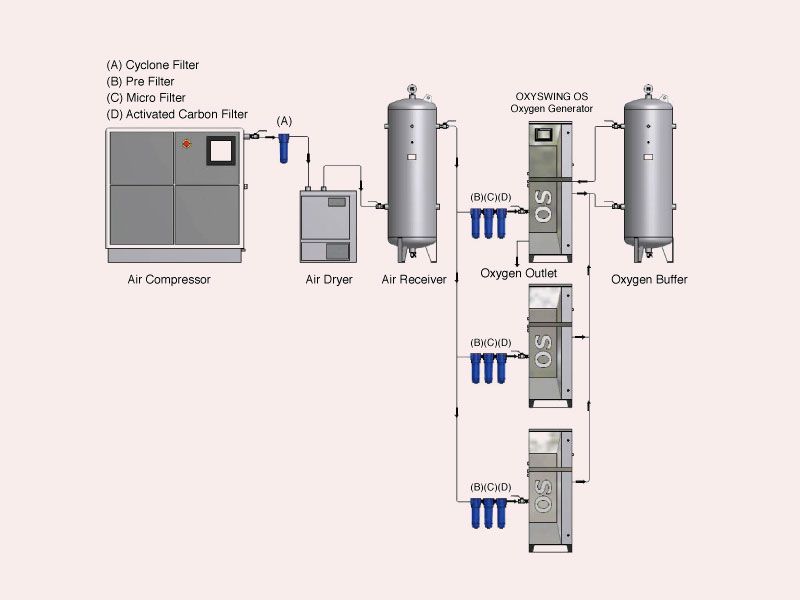

為了保證變壓吸附制氧裝置全自動、可靠地運行，通常還必須由以下輔助部件，構成一套完整的裝置：
A. 空氣壓縮系統
此系統須為裝置提供本建議書中所規定數量及品質的壓縮空氣。考慮到環境空氣溫度及空氣壓縮機性能誤差等因素，壓縮空氣最小提供量，應為變壓吸附制氧裝置平均標準狀態耗氣量（Nm³/min），增加20%的富裕量，然後再換算成20°C狀態下的壓縮空氣量（m³/min）。
B. 空氣緩衝罐
此空氣緩衝罐設置在空氣壓縮系統與變壓吸附制氧裝置之間。其主要作用是變壓吸附裝置在分子篩再生過程的短期內，保證系統壓力穩定，維持新鮮空氣的供給。當空氣壓縮機也包括在我方供貨範圍內的情況下，此空氣緩衝罐容積的大小，既要顧及到PSA工藝過程，同時也要考慮到空氣壓縮機最大範圍載入/卸載迴圈對排氣壓力的影響因素。
C. 氧氣緩衝罐
此氧氣緩衝罐安裝在氧氣輸送去用戶的管道與變壓吸附制氧裝置之間。其主要作用是保證PSA工藝過程有足夠的背壓，同時維持恒定的氧氣流量輸送給最終用戶。除非有特殊需求，通常情況下，我們所配置的此氧氣緩衝罐容積的大小，可以保證供給恒定的產品氧氣量。
OXYSWING®PSA氧氣機優點

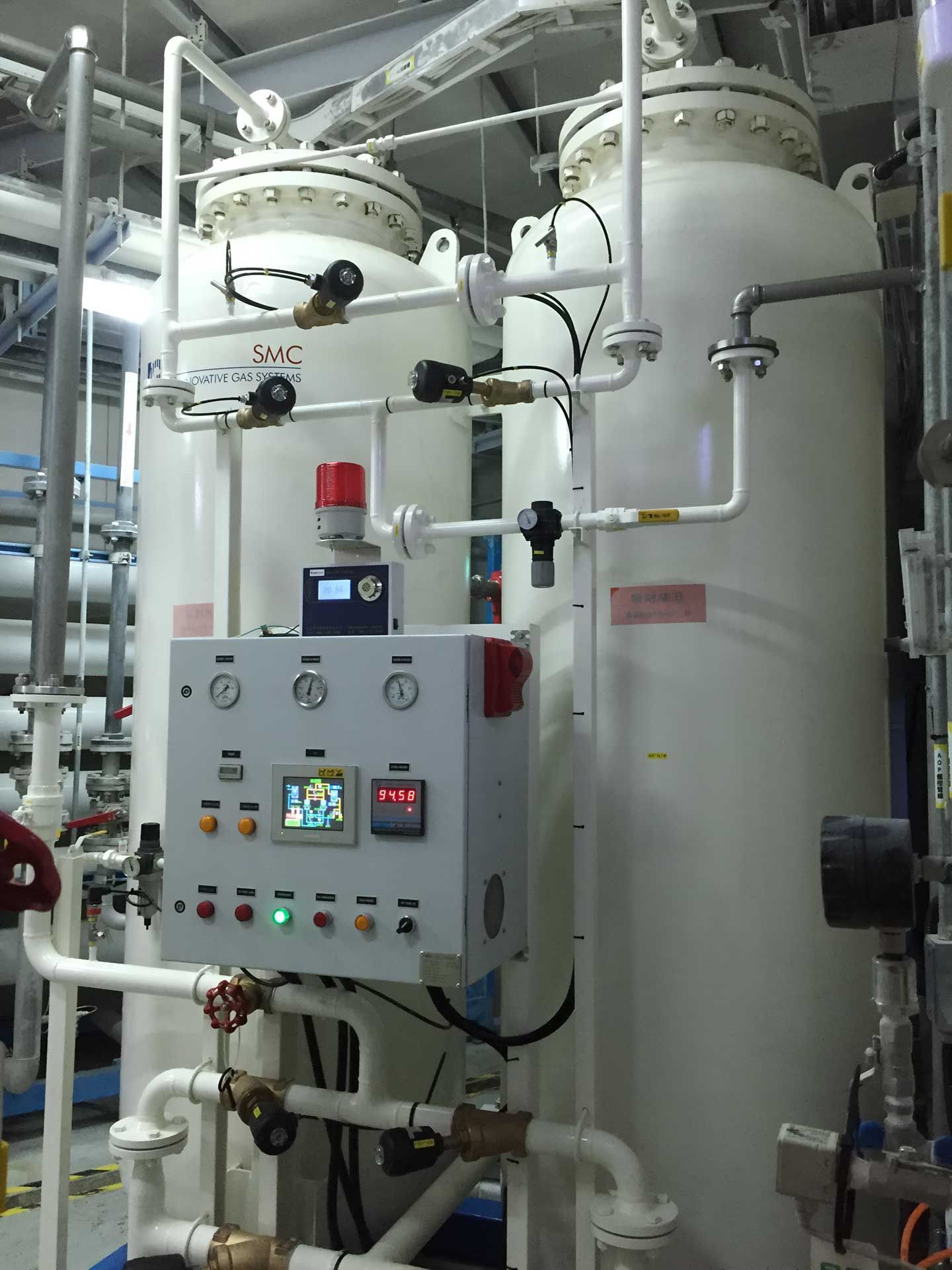

IGS PSA氧氣機
A. 安全性
操作壓力低，無危險的貯槽，無須再使用笨重、高壓的氧氣瓶，同時也避免使用危險的液氧貯槽。
B. 經濟
無銷售及運輸成本，現場制氧的變壓吸附裝置，無須再花費貯槽及鋼瓶的租金及運輸費用，用戶也不再存在液態供氧時的蒸發損失。
低運行費用進口分子篩, 我們的OS系列制氧裝置，比其他的PSA裝置具有更高的分離效率，換言之，我們的裝置比其他任何同類產品的空氣需求量更小，其結果是單位產品能耗可比其他裝置低10~25%。高品質的系統配置，有效地保證了裝置在壽命週期內最低的維護工作量及最低的維修費用。
C. 便利

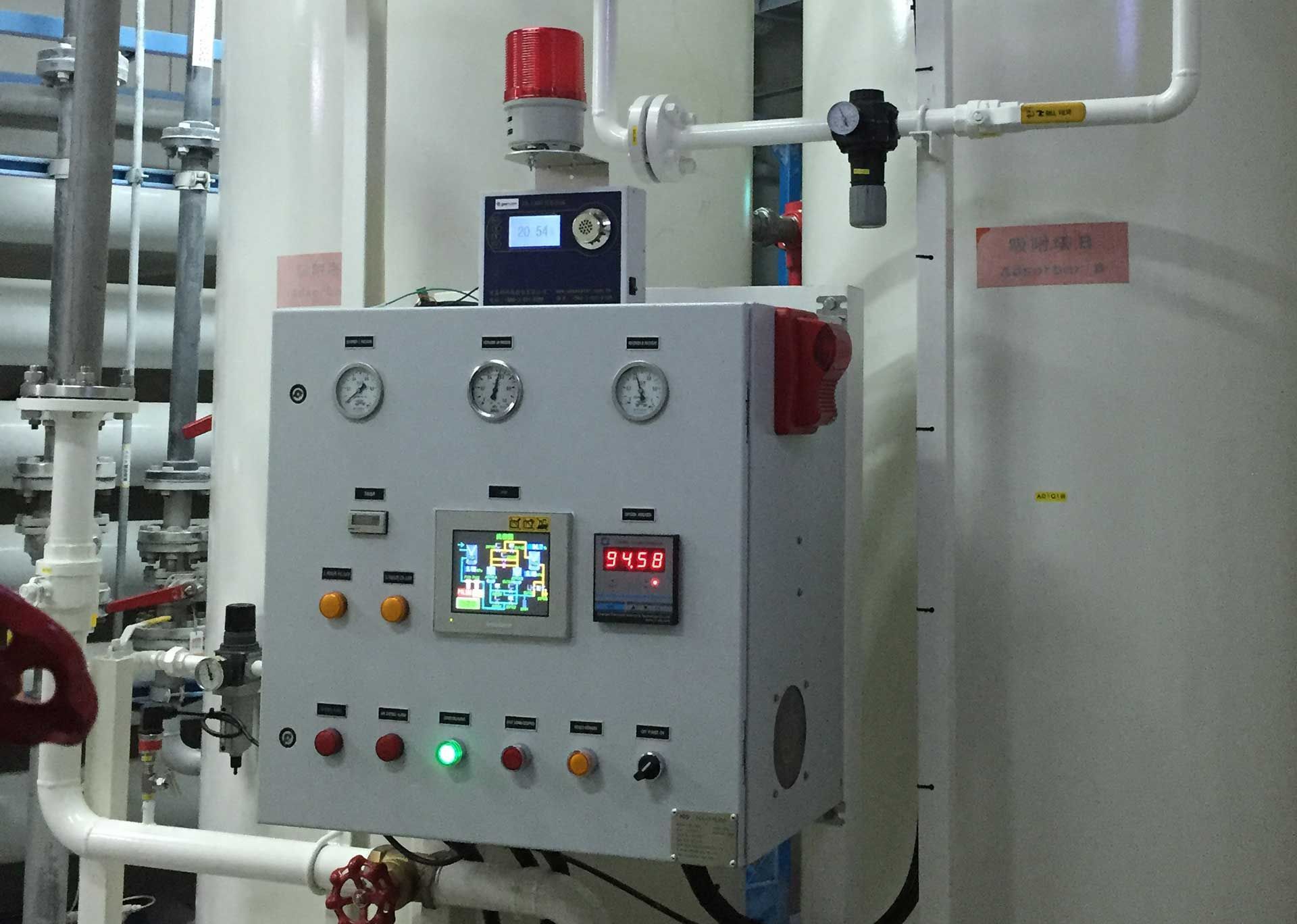

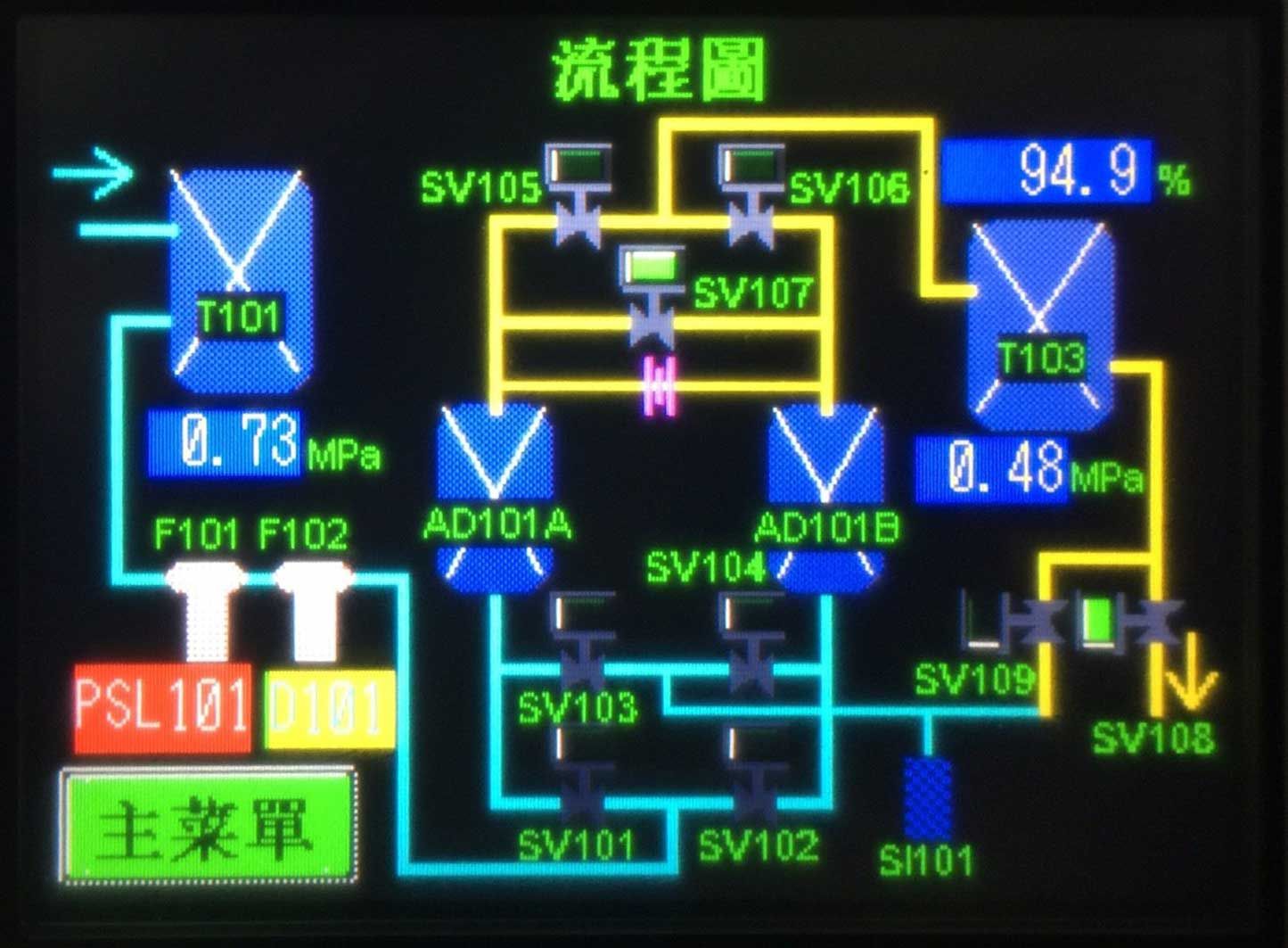

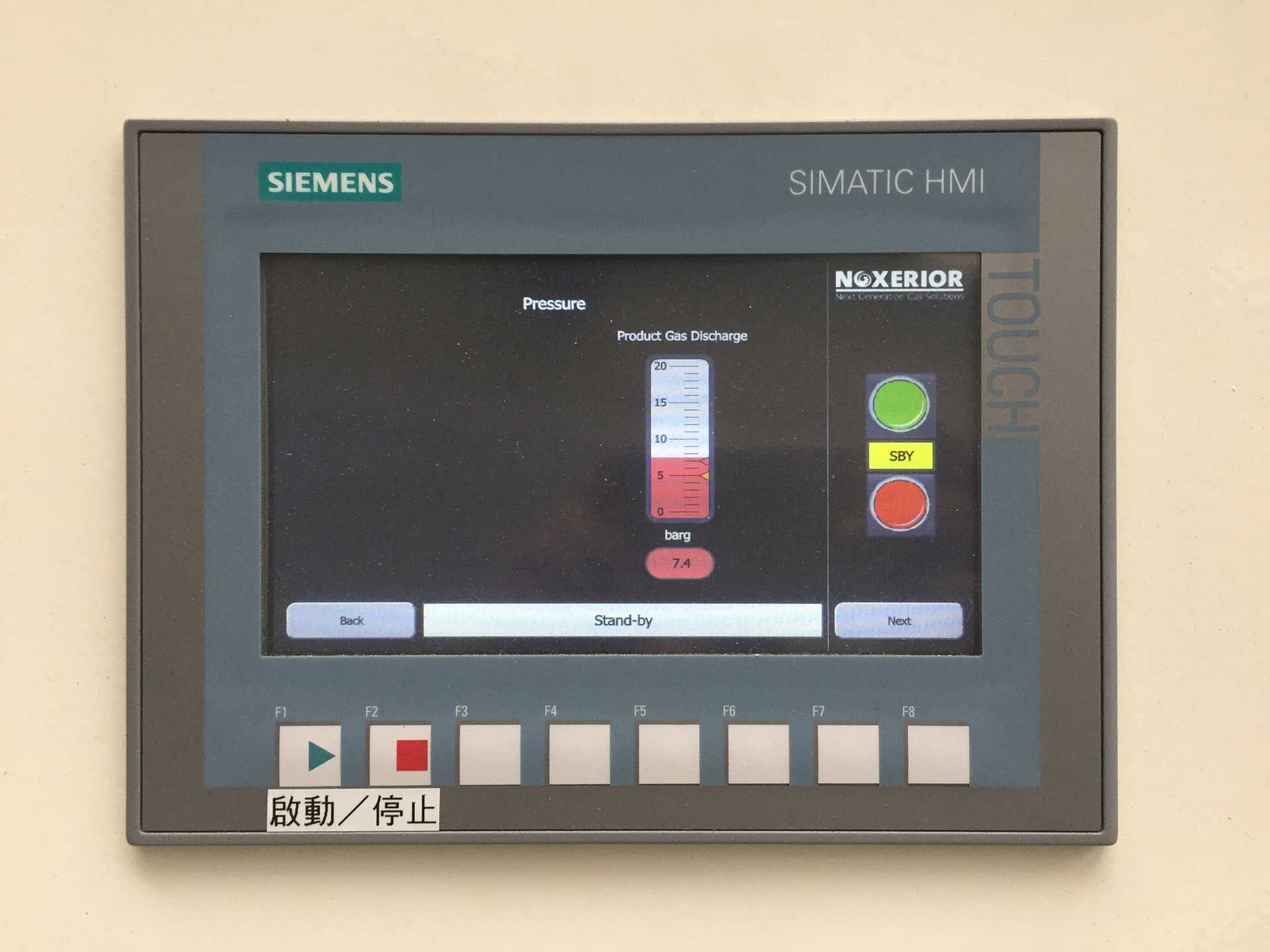

無人化操作，全自動運行，裝置所配備的PLC控制系統，可全自動地操作PSA裝置，還可根據後續氧氣用戶的需求，方便地啟/停裝置。
D. 可靠性
設備可靠性高，維護簡便，獨有分子篩防止粉化技術，我們的OS系列制氧裝置，其壓縮空氣入口及氧產品出口均設置在同一側，因此安裝非常簡便，甚至可以安裝在非常狹窄的車間的角落。運動部件少及高品質，保證了裝置的高可靠性。
E. 操作彈性
氧氣純度及產量可靈活調節，OS系列制氧裝置具有不同的氧純度下運行時，所消耗的空氣量恒定不變的顯著優點。這也就是意味著輸出的產品氧氣純度可調，但壓縮空氣的需求量不變化。

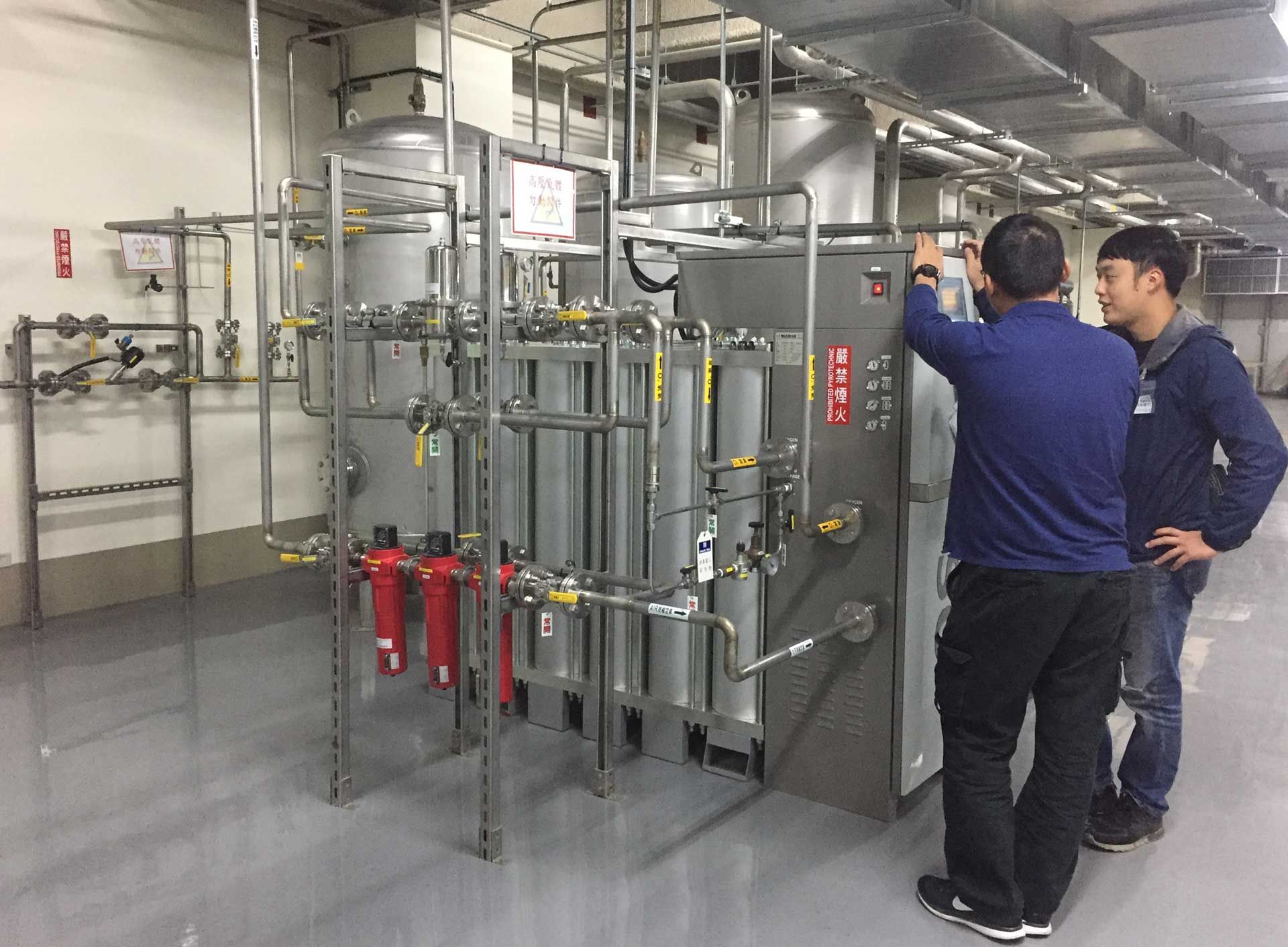

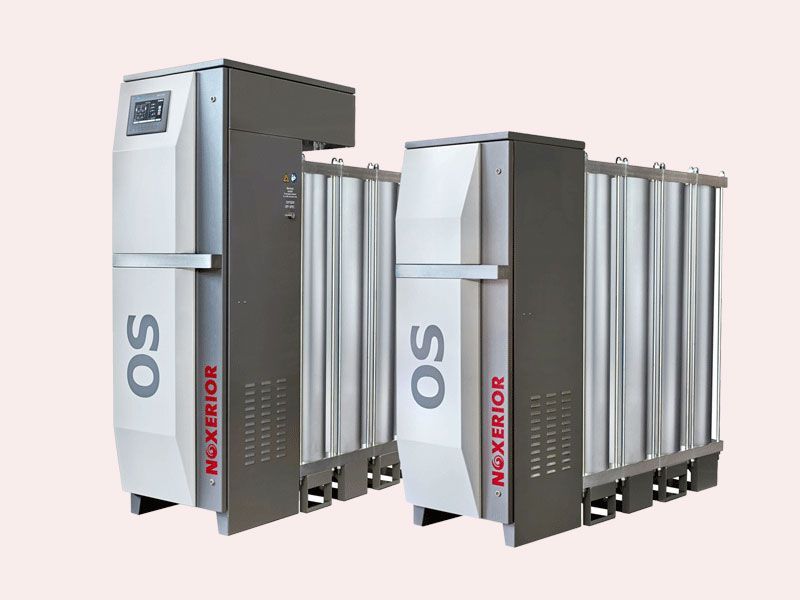

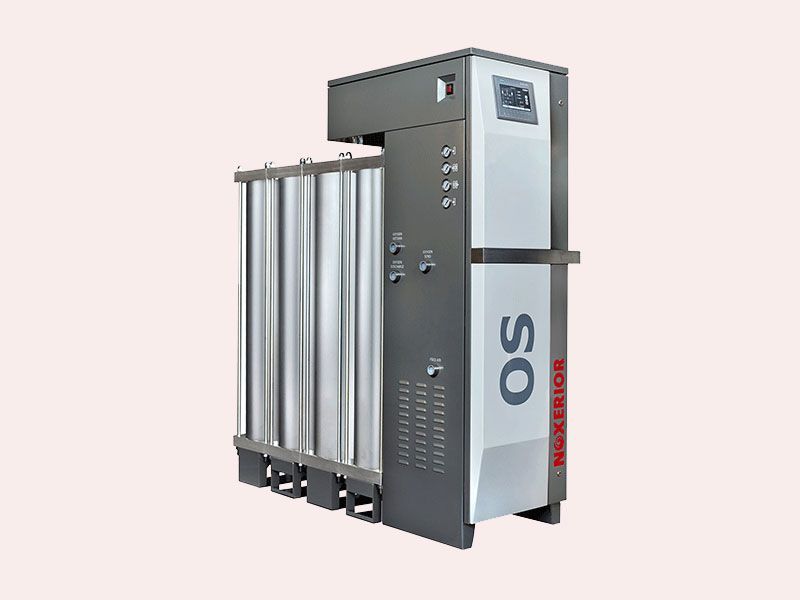

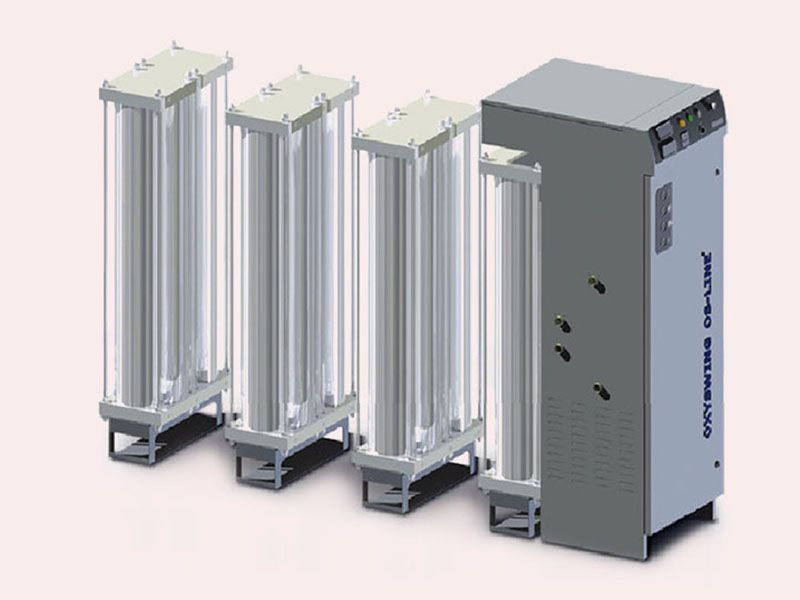

Noxerior模組式PSA氧氣機
義大利Noxerior模組式PSA氧氣產生機 - OXYSWING®，為新型設計，已獲得全世界專利，方便未來擴充使用。其主要特點如下：
1. 無限的靈活性（Unlimited Flexibility）
適用於各種氧氣供應需求的解決方案，免於超大型系統可能產生的風險。
2. 易於進行系統調整（Easy System Adjustment）
一旦氧氣供應情況發生改變，只需自行改變PSA模塊的數量，就能調整OXYSWING®系統，無需對系統進行任何修改。
3. 低耗能設計（Lowest Energy Consumption）
快速的投資回報保證，真正讓您省錢。
4. 高可靠性（High Reliability）

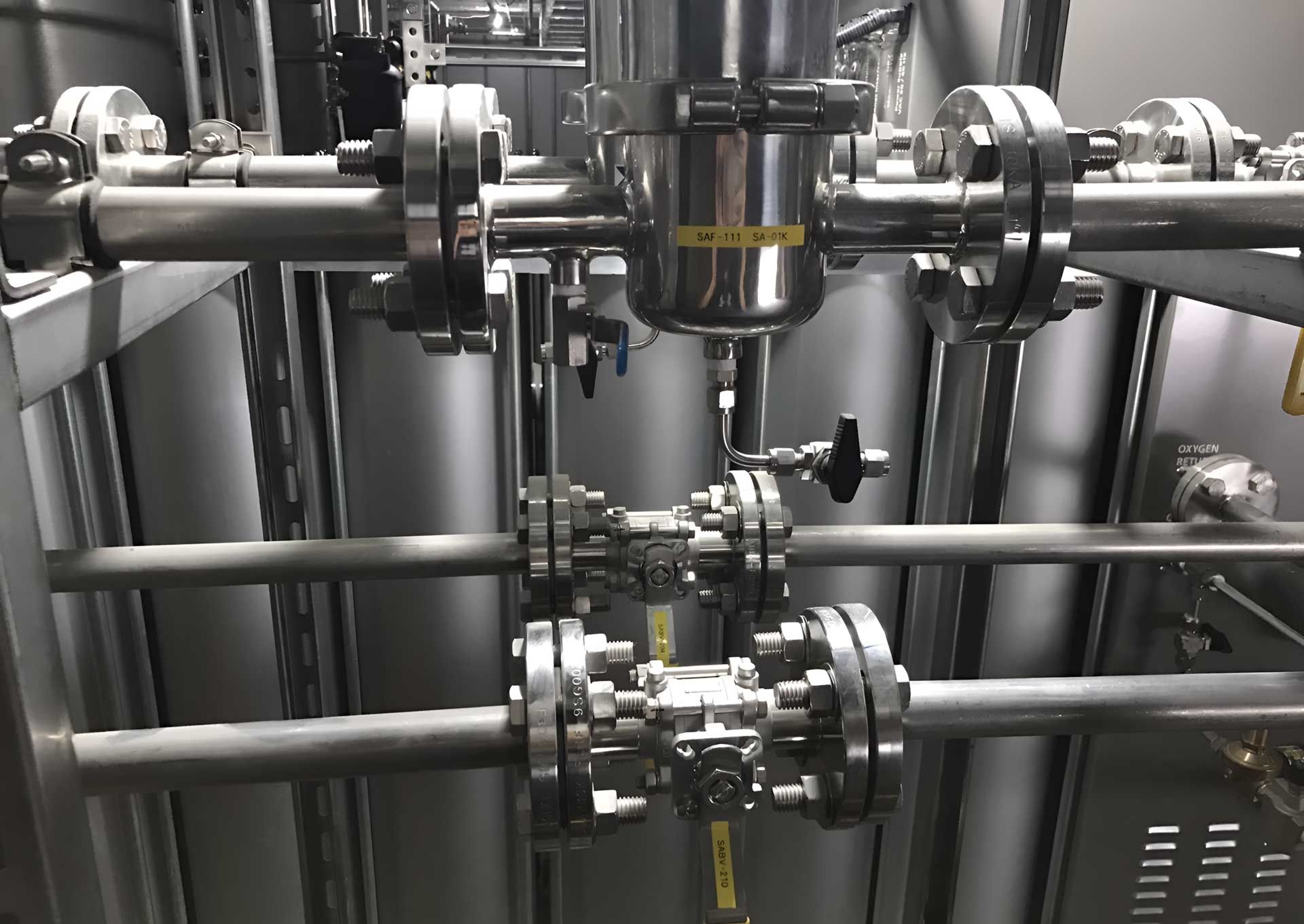

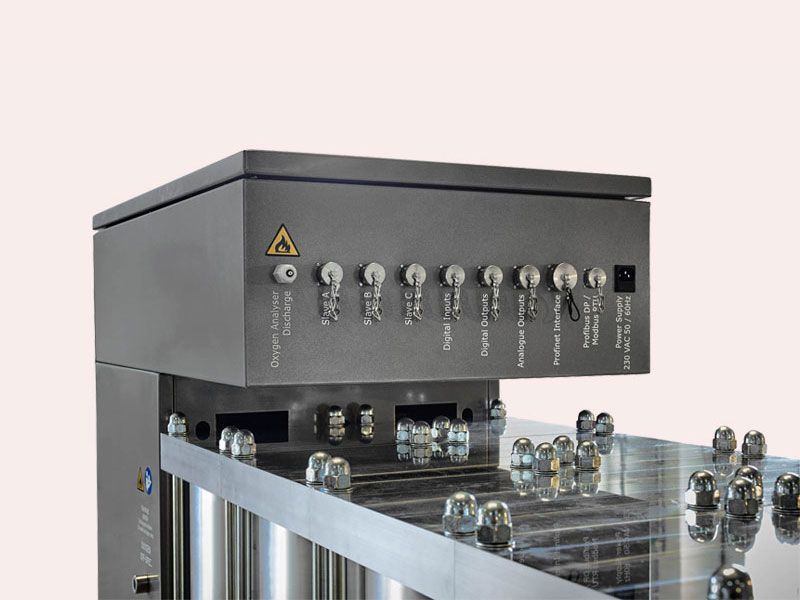

一流的組件，不銹鋼工藝的管道和閥門，高負載的自動化控制，是可靠性的最佳保證。
5. 小而巧（Compact）
市面上沒有其他的PSA氧氣系統只需要這樣有限的空間，是集裝箱解決方案的最佳選擇。
6. 機組容易管理（Easy Fleet Management）
整個模組使用相同的組件，使得備件容易管理，易於維護。
7. 醫療設備認證（Certified Medical Device）
OXYSWING®模組式PSA制氧機經醫療設備指令93/42/CE認證，為IIB等級的醫療設備，並已在世界各國衛生部（MOH）正式註冊。
OXYSWING®氧氣機機型

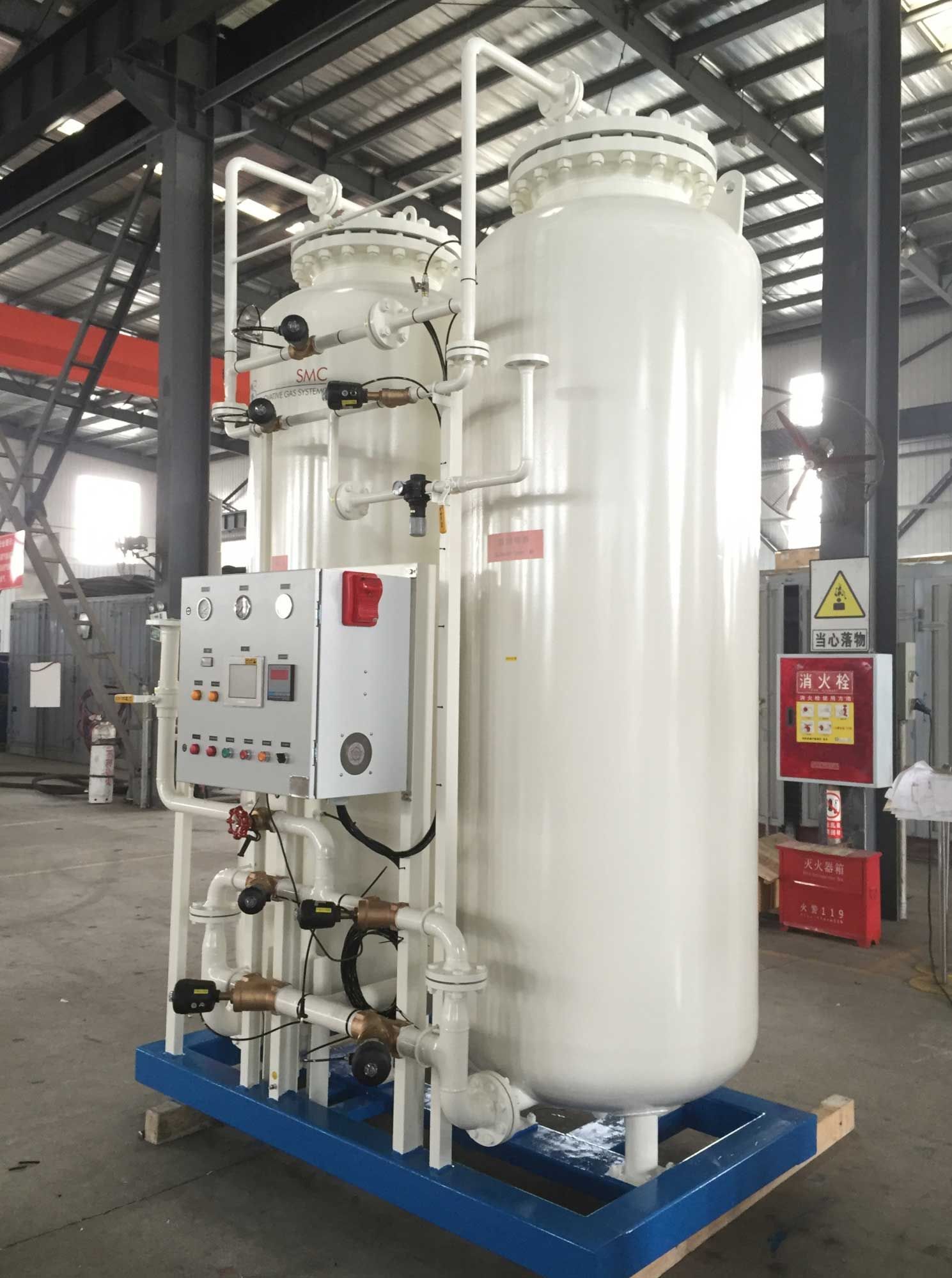

IGS塔式PSA氧氣機規格
| 型號 | Capacity Nm3/h | Purity Vol.%±2% | Pressure Barg | Air consumption Nm3/min |
|---|---|---|---|---|
| OS-4 | 1.7 | 90% | 3.4 | 0,31 |
| OS-5 | 2.5 | 90% | 3.3 | 0,44 |
| OS-7 | 3.3 | 90% | 3.3 | 0,57 |
| OS-9 | 4.3 | 90% | 3.3 | 0,75 |
| OS-15 | 6.5 | 90% | 3.3 | 1,15 |
| OS-20 | 7.8 | 90% | 3.3 | 1,39 |
| OS-25 | 9.5 | 90% | 3.3 | 1,76 |
| OS-30 | 12.5 | 90% | 3.3 | 2,22 |
| OS-45 | 17.4 | 90% | 3.3 | 3,12 |
| OS-70 | 27.6 | 90% | 3.2 | 5,01 |
| OS-85 | 35.2 | 90% | 3.2 | 6,46 |
| OS-100 | 42.4 | 90% | 3.1 | 7,83 |
| OS-110 | 50 | 90% | 3.1 | 9,35 |
| OS-160 | 67.8 | 90% | 3.1 | 12,71 |
| OS-180 | 77.6 | 90% | 3.1 | 14,88 |
| OS-220 | 95 | 90% | 3.1 | 18,46 |
| OS-280 | 120.8 | 90% | 3.1 | 23,66 |
Noxerior模組式PSA氧氣機規格
Technical Performance – OXYSWING® Modular PSA Oxygen Generators
Feed Air Pressure = 7,0 bar(g) / 100 psig
| OXYSWING ® | Oxygen Production Flow Nm3/h / scfh |
||
|---|---|---|---|
| Oxygen Purity | 90 vol.% | 93 vol.% | 95 vol.% |
| OS-8 | 2.6 | 2.6 | 2.5 |
| 101 | 98 | 96 | |
| OS-16 | 5.3 | 5.2 | 5.1 |
| 204 | 200 | 197 | |
| OS-24 | 8 | 7.8 | 7.6 |
| 308 | 301 | 293 | |
| OS-32 | 10.6 | 10.3 | 10.1 |
| 409 | 397 | 389 | |
| OS-40 | 13.1 | 12.8 | 12.5 |
| 505 | 493 | 482 | |
| OS-48 | 15.6 | 15.1 | 14.9 |
| 601 | 582 | 574 | |
Oxygen Discharge Pressure = 6,0 bar(g) / 87 psig
Oxygen Dew Point = -60 °C / -76 F at atmospheric pressure
Dimension – OXYSWING® Modular PSA Oxygen Generators
| 型號 | Length mm/(inch) | Width mm/(inch) | Height mm/(inch) | Weight kg/(lbs) |
|---|---|---|---|---|
| OS-8 | 560 22 | 735 29 | 1.674 66 | 280 674 |
| OS-16 | 560 22 | 1.000 40 | 1.674 66 | 435 1.008 |
| OS-24 | 560 22 | 1.270 50 | 1.674 66 | 590 1.342 |
| OS-32 | 560 22 | 1.540 61 | 1.674 66 | 745 1.675 |
| OS-40 | 560 22 | 1.805 71 | 1.674 66 | 900 2.010 |
| OS-48 | 560 22 | 2.075 82 | 1.674 66 | 1.055 2.344 |
